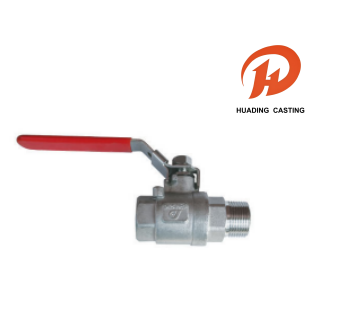

شیرهای توپی نخی دو تکه نر – ماده

شیرهای توپی رزوه ای دو تکه نر و ماده مطابق با استانداردهای رزوه لوله مانند NPT، BSPT، DIN2999 و ISO228 تولید می شوند. این شیرها با داشتن یک میل ضد دمش و بدنه ریخته گری سرمایه گذاری قوی، با فشار کاری 1000 PSI (PN63) W.O.G کار می کنند. آنها به شدت مطابق با استانداردهای API598، GB/T13927 و ISO5208 آزمایش شده اند. آنها که به دلیل پایداری استثنایی و عملکرد بدون نشتی شهرت دارند، در سراسر صنعت بسیار مورد علاقه هستند.

ارسال استعلام

توضیحات محصول

نام: شیرهای توپی دو تکه نر و ماده

مواد: جدول زیر

MOQ: 100 عدد

بسته بندی: بسته بندی داخلی کیسه حباب ضخیم شده و بسته بندی بیرونی کارتن، یا حمل و نقل پالت مناسب دریا

حمل و نقل: DHL، UPS، FedEx، LCL از طریق دریا و غیره

تحمل: ماشینکاری CNC دقیق، تحمل ± 0.01 میلی متر

بازرسی: بازرسی کامل CMM آلمان، نقص صفر

OEM & ODM: OEM & ODM پذیرفته شده، ساخت نمونه سریع

زمان: کنترل کیفیت دقیق، تحویل به موقع

خدمات: انتخاب گسترده مواد برای قطعات سفارشی

شیرهای توپی نخی دو تکه نر – ماده

شیرهای توپی رزوه ای دو تکه نر و ماده تطبیق پذیری بی نظیری در سیستم های لوله کشی صنعتی ارائه می دهند. با داشتن ترکیبی مناسب از انتهای رزوه‌ای نر و ماده، نیاز به آداپتورهای اضافی را از بین می‌برند، نصب را ساده می‌کنند و نقاط نشتی احتمالی را کاهش می‌دهند. این شیرها که با ساختار دو تکه مقاوم طراحی شده اند، ایزوله سیال ایمن، کنترل دقیق جریان و دوام استثنایی را تضمین می کنند. چه برای تصفیه آب و چه برای پردازش شیمیایی، آنها عملکرد قابل اعتماد و تعمیر و نگهداری آسان را ارائه می دهند و آنها را به گزینه ای ایده آل برای برنامه های کاربردی تبدیل می کند.

شخصیت های فنی دریچه های توپ و ترسیم معمولی

اسمی	DIMENSION (میلی متر)
DIA. (میلی متر)	L	L0	L1	L2	d	d1	H
1/4 اینچ	62.5	81	10.6	10	9.2	7.5	47.8
3/8 اینچ	63.5	81	11.2	12	12.5	8.5	52
1/2"	74	100	14.7	13.5	15	12.5	56.5
3/4"	82	100	16.2	16	20	17.5	58.5
1"	98.5	148	19	16.5	25	23.6	74
1 1/4 اینچ	112	148	21.5	19	32	30.8	78
1 1/2 اینچ	126	190	21.5	19	38	36.6	92
2"	151	190	25.8	22	50	47.5	103
2 1/2 اینچ	175	280	30	30	65	63	118
3"	191	280	32	32	80	77	127

مواد شیرهای توپی

نام قسمت	مواد
بدن	WCB CF8 CF8M
CAP	WCB CF8 CF8M
توپ	SS304 SS304 SS316
صندلی	PTFE
STEM	SS304 SS304 SS316
غده	SS304
بسته بندی	PTFE
واشر	PTFE
واشر	PTFE
مهره	SS304
اسپرینگ واشر	SS304
قفسه	SS304
دسته	SS304
پوشش	پلاستیک
