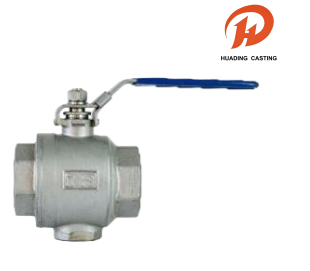

شیرهای توپی اتصال رزوه داخلی دو تکه

این شیرهای توپی اتصال رزوه داخلی دو تکه دارای بدنه ریخته گری سرمایه گذاری مستحکم و ساقه مقاوم در برابر ضربه هستند که ایمنی و دوام را تضمین می کند. این شیرها برای تطبیق پذیری طراحی شده اند و با استانداردهای رزوه متعدد (NPT، BSPT، DIN 2999، ISO 228) مطابقت دارند و از نصب مستقیم محرک ISO 5211 پشتیبانی می کنند. با فشار کاری 1000 PSI و پیروی از استانداردهای تست سختگیرانه مانند API 598، این شیرهای توپی دو تکه اتصال رشته داخلی برای کاربردهای با کارایی بالا ساخته شده‌اند.

ارسال استعلام

توضیحات محصول

نام: شیرهای توپی اتصال رزوه داخلی دو تکه

مواد: جدول زیر

MOQ: 100 عدد

بسته بندی: بسته بندی داخلی کیسه حباب ضخیم شده و بسته بندی بیرونی کارتن، یا حمل و نقل پالت مناسب دریا

حمل و نقل: DHL، UPS، FedEx، LCL از طریق دریا و غیره

تحمل: ماشینکاری CNC دقیق، تحمل ± 0.01 میلی متر

بازرسی: بازرسی کامل CMM آلمان، نقص صفر

OEM & ODM: OEM & ODM پذیرفته شده، ساخت نمونه سریع

زمان: کنترل کیفیت دقیق، تحویل به موقع

خدمات: انتخاب گسترده مواد برای قطعات سفارشی

شیرهای توپی اتصال رزوه داخلی دو تکه

این شیرهای توپی اتصال رزوه داخلی دو تکه با استانداردهای رزوه لوله از جمله NPT، BSPT، DIN 2999 و ISO 228 مطابقت دارند و دارای طراحی نصب مستقیم ISO 5211 برای محرک ها به همراه دستگاه قفل هستند. دریچه‌های توپی اتصال رشته داخلی دو تکه با فشار کاری 1000 PSI (PN63) W.O.G به شدت مطابق با استانداردهای API 598، GB/T 13927 و ISO 5208 آزمایش شده‌اند تا عملکرد قابل اعتماد را در برنامه‌های کاربردی تضمین کنند.

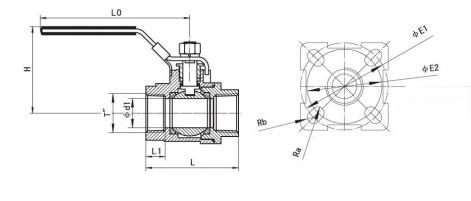

شخصیت های فنی دریچه های توپ و ترسیم معمولی

اسمی	لوله	DIMENSION
DIA. (میلی متر)	موضوع	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

لیست مواد سوپاپ توپ

نام قسمت	مواد
بدن	WCB CF8 CF8M
CAP	WCB CF8 CF8M
توپ	SS304 SS304 SS316
صندلی	PTFE
STEM	SS304 SS304 SS316
غده	SS304
بسته بندی	PTFE
واشر	PTFE
واشر	PTFE
مهره	SS304
اسپرینگ واشر	SS304
قفسه	SS304
دسته	SS304
پوشش	پلاستیک
