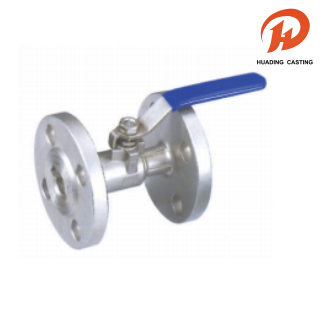

شیرهای توپی فلنجی یک تکه

شیرهای توپی فلنجی تک تکه ما برای ارائه عملکرد و قابلیت اطمینان برتر در طیف گسترده ای از کاربردهای صنعتی مهندسی شده اند. این شیرها که با در نظر گرفتن تطبیق پذیری طراحی شده اند، فشارهای کاری 1.6، 2.5، 4.0 و 6.4 مگاپاسکال را پشتیبانی می کنند و در اندازه های مختلف از 1/2 اینچ تا 10 اینچ موجود هستند. آنها برای استفاده با رسانه های مختلف، از جمله آب، گاز، روغن و اسیدهای خورنده مانند اسید نیتریک و استیک مناسب هستند. شیرهای توپی فلنجی تک تکه سازگاری حرارتی بسیار خوبی دارند و در دماهای زیر 180 درجه سانتیگراد با مهر و موم PTFE یا تا 300 درجه سانتیگراد با مهر و موم PPL به طور موثر عمل می کنند.

ارسال استعلام

توضیحات محصول

نام: شیرهای توپی فلنجی تک تکه

مواد: جدول زیر

MOQ: 100 عدد

بسته بندی: بسته بندی داخلی کیسه حباب ضخیم شده و بسته بندی بیرونی کارتن، یا حمل و نقل پالت مناسب دریا

حمل و نقل: DHL، UPS، FedEx، LCL از طریق دریا و غیره

تحمل: ماشینکاری CNC دقیق، تحمل ± 0.01 میلی متر

بازرسی: بازرسی کامل CMM آلمان، نقص صفر

OEM & ODM: OEM & ODM پذیرفته شده، ساخت نمونه سریع

زمان: کنترل کیفیت دقیق، تحویل به موقع

خدمات: انتخاب گسترده مواد برای قطعات سفارشی

شیرهای توپی فلنجی یک تکه

ایمنی و انطباق در طراحی این شیرهای توپی فلنجی تک تکه بسیار مهم است. آنها از استانداردهای بین المللی سختگیرانه پیروی می کنند که دارای فلنج های ANSI B16.5 و ابعاد ANSI B16.10 رو در رو هستند. علاوه بر این، دستگاه های ضد آتش (API 607) و ضد الکتریسیته ساکن در صورت درخواست برای اطمینان از ایمنی عملیاتی در محیط های خطرناک در دسترس هستند. هر واحد مطابق با استانداردهای ANSI B16.34 و API 598 تحت آزمایش های دقیق قرار می گیرد. چه برای کاربرد عمومی و چه برای پردازش های شیمیایی تخصصی، شیرهای توپ فلنجی تک تکه ما راه حلی قوی، سازگار و با کیفیت برای نیازهای کنترل سیال شما ارائه می دهند.

فلنج توپ فلنج شخصیت های فنی و طراحی معمولی

NPS	1.6MPa،2.5MPa،4.0MPa،6.4MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

لیست مواد سوپاپ توپ

نام قسمت	مواد
بدن	CF8M/WCB
صندلی	PTFE
CAP	CF8M/WCB
واشر مهر و موم	PTFE / گرافیت
توپ	SS316
STEM	SS316
مهر و موم ساقه	PTFE
بسته بندی	PTFE / گرافیت
غده بسته بندی	SS316
غده بسته بندی	CF8M/WCB
پین توقف	SS304
GLAND BOLT	SS304
حلقه اسنپ	65 میلیون نیوتن
دسته	KT33-8
SET BOLT	SS304
