شیر چک بالابر رزوه ای H14

نام: شیر بررسی بالابر رزوه ای H14

جنس: فولاد ضد زنگ 201/304

MOQ: 10 عدد

بسته بندی: بسته بندی داخلی کیسه حباب ضخیم شده و بسته بندی بیرونی کارتن، یا حمل و نقل پالت مناسب دریا

حمل و نقل: DHL، UPS، FedEx، LCL از طریق دریا و غیره

تحمل: ماشینکاری CNC دقیق، تحمل ± 0.01 میلی متر

بازرسی: بازرسی کامل CMM آلمان، نقص صفر

OEM & ODM: OEM & ODM پذیرفته شده، ساخت نمونه سریع

زمان: کنترل کیفیت دقیق، تحویل به موقع

خدمات: انتخاب گسترده مواد برای قطعات سفارشی

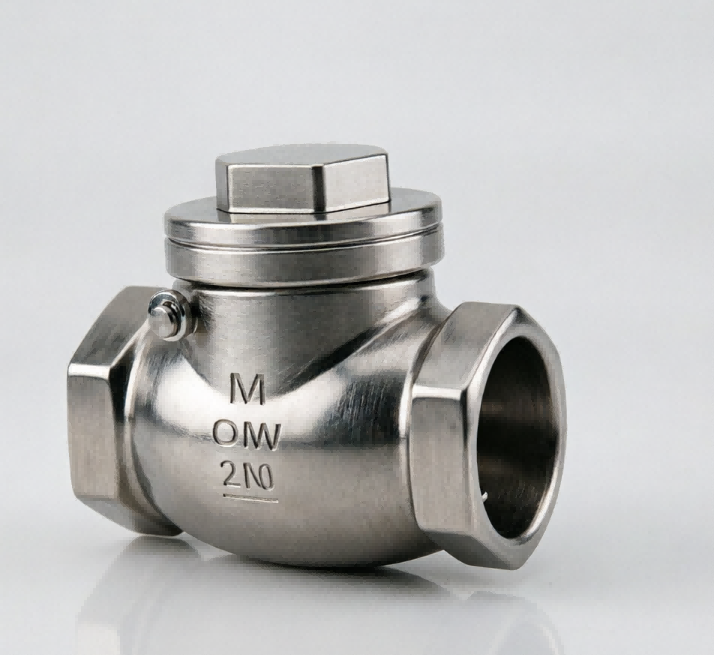

شیر بررسی رزوه ای H14 یک راه حل فشرده و بسیار قابل اعتماد است که برای جلوگیری از جریان برگشتی در سیستم های لوله کشی با قطر کوچک طراحی شده است. ترکیب ساخت و ساز بادوام با طراحی داخلی کارآمد، انتخاب ایده آلی برای کاربردهای کنترل سیالات مسکونی، تجاری و صنعتی سبک است.

مواد بادوام و مقاوم در برابر خوردگی

شیر چک H14 که برای مقاومت در برابر محیط‌های عملیاتی سخت ساخته شده است، در مواد درجه یک از جمله فولاد ضد زنگ (SS201/304) موجود است. این امر مقاومت عالی در برابر زنگ زدگی، خوردگی و دماهای بالا را تضمین می‌کند و آن را برای آب، بخار، روغن و برخی رسانه‌های شیمیایی خورنده مناسب می‌کند.

مکانیسم کارآمد از نوع بالابر

H14 با طراحی کلاسیک Lift Check Valve از انرژی جنبشی سیال برای باز شدن خودکار و گرانش برای بسته شدن استفاده می کند. این امر یک مهر و موم محکم در برابر جریان برگشتی را بدون نیاز به نیروی خارجی یا عملکرد دستی تضمین می کند و به طور موثر از پمپ ها و کمپرسورها در برابر ضربه چکش آب و آسیب جریان معکوس محافظت می کند.

نصب آسان با انتهای رشته ای

مدل H14 که برای راحتی طراحی شده است، دارای اتصالات رزوه ای داخلی (NPT، BSP، یا G) استاندارد است. این امکان نصب سریع، ایمن و ضد نشتی را در خطوط لوله با سوراخ کوچک (معمولاً DN15 تا DN50 / 1/2 اینچ تا 2 اینچ) فراهم می کند، که به طور قابل توجهی زمان کار و هزینه های نصب را کاهش می دهد.

آب بندی قابل اعتماد و تعمیر و نگهداری کم

اجزای داخلی با ماشین کاری دقیق انجام می شوند تا از نشتی بسته شدن اطمینان حاصل شود. شیر H14 با ساختاری ساده و در عین حال مستحکم به حداقل تعمیر و نگهداری نیاز دارد. ردپای جمع و جور آن، آن را برای فضاهای تنگ که در آن سوپاپ های چرخشی بزرگتر نمی توانند جای بگیرند، عالی می کند.

کاربردهای صنعتی همه کاره

شیر چک رزوه ای H14 به طور گسترده در بخش های مختلف استفاده می شود، از جمله:

سیستم های تهویه مطبوع و لوله کشی: جلوگیری از برگشت جریان در خطوط گرمایش و تامین آب.

کنترل سیالات صنعتی: محافظت از ابزار دقیق حساس و پمپ های کوچک.

نفت و گاز: مدیریت جریان یک طرفه در خطوط سوخت و روانکاری.

پردازش شیمیایی: سیالات خورنده سازگار را با خیال راحت مدیریت کنید.

H14 ویژگی فنی شیر بالابر رزوه ای

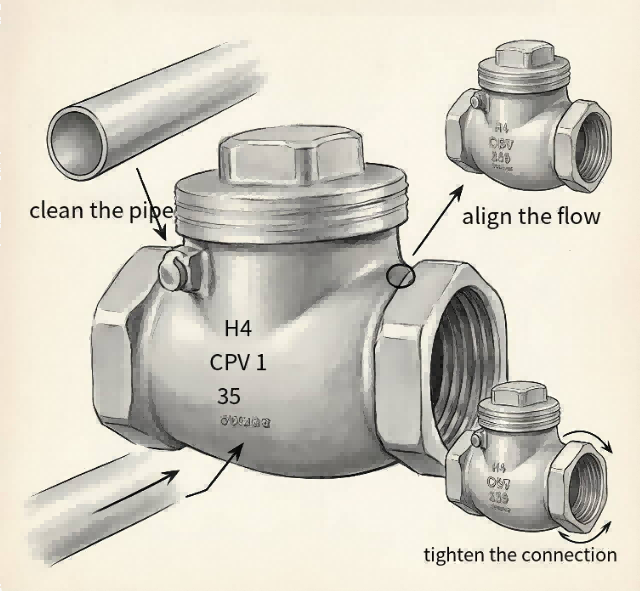

دستورالعمل نصب برای شیرهای چک

برای اطمینان از عملکرد بهینه و جلوگیری از آسیب سیستم، لطفاً دستورالعمل های نصب را به شدت دنبال کنید:

جهت جریان را بررسی کنید

این مهم ترین مرحله است. همیشه نشانگر پیکان روی بدنه شیر را بررسی کنید. فلش باید در جهت جریان سیال باشد. نصب سوپاپ به عقب باعث مسدود شدن کامل خط لوله می شود و ممکن است به پمپ یا خود شیر آسیب جدی وارد کند.

در موقعیت صحیح نصب کنید

انواع مختلف شیرهای چک دارای شرایط خاص موقعیت هستند:

شیرهای بازرسی بالابر (به عنوان مثال، مدل H14): دیسک سوپاپ با نیروی جاذبه بسته می شود. بنابراین باید روی خطوط لوله افقی نصب شود. اگر نیاز به نصب آن بر روی یک لوله عمودی دارید، جریان باید کاملاً به سمت بالا باشد (از پایین به بالا).

سوپاپ‌های چک سوپاپ: این شیرها باید بر روی خطوط لوله افقی نصب شوند تا اطمینان حاصل شود که دیسک می‌تواند آزادانه چرخیده و به درستی آب بندی شود.

خط لوله را تمیز کنید

قبل از نصب، مطمئن شوید که خط لوله را به طور کامل تمیز کنید. هر گونه زباله، سرباره جوشکاری، خاک یا شن را از بین ببرید. ذرات خارجی محبوس شده بین دیسک سوپاپ و نشیمنگاه می توانند از بسته شدن محکم سوپاپ جلوگیری کرده و منجر به نشتی داخلی شوند.

اتصال و آب بندی مناسب

سوپاپ های رزوه ای: هنگام پیچ کردن دریچه های چک رزوه ای (مانند H14)، رزوه های نر را با نوار آب بندی مناسب (نوار تفلون) بپیچید یا از لوله دوپ استفاده کنید. بیش از حد سفت نکنید، زیرا ممکن است بدنه یا اتصالات سوپاپ شکسته شود.

شیرهای فلنج دار: اطمینان حاصل کنید که واشرها در مرکز قرار دارند و پیچ ها را به طور یکنواخت به صورت مورب (ستاره ای) سفت کنید تا از تنش و نشتی ناهموار جلوگیری شود.

لوله های مستقیم را حفظ کنید

برای بهترین عملکرد، توصیه می شود قبل از ورودی شیر، یک قسمت مستقیم از لوله (حداقل 5 تا 10 برابر قطر لوله) داشته باشید. این جریان پایدار و غیر متلاطم را تضمین می کند و به شیر اجازه می دهد تا به آرامی باز و بسته شود.

بازرسی منظم

پس از نصب، به طور مرتب شیر و اتصالات خط لوله را برای هر گونه علائم نشتی بررسی کنید. اگر سوپاپ شروع به ایجاد صداهای بلند کرد (چکش آب)، نصب ضربه گیر را در نظر بگیرید یا بررسی کنید که آیا سرعت بسته شدن نیاز به تنظیم دارد یا خیر.

گواهینامه: GB/T 19001-2016/ISO 9001-2015

سوالات متداول

MOQ شما چیست؟

طبق گفته شما، معمولاً 1000 واحد است. ما مقدار کمی را می پذیریم.

زمان تحویل نمونه چقدر است؟

طبق نمونه، معمولاً 7 روز است.

وزن وزنه ای که ریخته اید چقدر است؟

وزنی که می توانیم از 0.007 کیلوگرم تا 130 کیلوگرم بریزیم.

مدت پرداخت شما چقدر است؟

30% پیش پرداخت و 70% مابقی در قبال بارنامه برای حمل و نقل.

آیا شما نمونه ارائه می دهید؟ رایگان یا شارژ؟

بله، ما نمونه را ارائه می دهیم، اما هزینه های تحویل و هزینه های قالب باید به عهده شما باشد.

آیا شما یک تولید کننده یا یک شرکت تجاری هستید؟

ما یک تولید کننده حرفه ای با بیش از 26 سال تجربه صادراتی برای طراحی و تولید ریخته گری فلزی هستیم.
